Análisis de Componentes Principales

Análisis de Componentes Principales de Imágenes de Satélite

Principal component Analysis of Satellite Imagery

Por Eber Risco Sence

El análisis de componentes principales (ACP) es un método general de análisis para correlacionar conjunto de datos multivariados (Guo y Mason 2009). ACP lleva a cabo una transformación lineal de un conjunto de vectores aleatorios correlacionados para que sean representados en un nuevo espacio de tal manera que no están correlacionados. El nuevo espacio de coordenadas esta relacionado con el original por una rotación alrededor del origen, de tal manera que los ejes de coordenadas nuevas están alineadas con las direcciones dominantes de dispersión (los componentes principales) de datos, como se deduce a partir de su matriz de covarianza (Ünsalan y Boyer 2011).

La capacidad de síntesis que ofrece el análisis de componentes principales es la base para su aplicación en teledetección. La adquisición de imágenes sobre bandas adyacentes del espectro, implica con frecuencia detectar una información redundante, puesto que los tipos de cubierta tienden a presentar un  comportamiento similar en longitudes de onda próximas. Por ello, las medidas realizadas en una banda pueden presentar una importante correlación con las deducidas de otra, haciendo una o varias de ellas prácticamente irrelevantes. En este contexto, el ACP permite sintetizar las bandas originales, creando unas nuevas bandas, las cuales recogen la parte más relevante de la información original (Chuvieco 2008).

En términos generales, los componentes principales de una imagen se obtienen de acuerdo:

Donde CP_j indica el ND correspondiente al componente principal j, a_i,j el coeficiente aplicado al ND de la banda i para generar el componente j y R_j una constante para desplazar el eje del origen. Existen tantos componentes como bandas, pero la forma de extraer esos componentes implica que solo los primeros tienen una información significativa.

A partir de la matriz de varianza-covarianza de las bandas que componen la imagen original, se extraen los autovalores (ξ_j) que expresan la magnitud del vector de cada uno de los nuevos componentes, y, en última instancia, la proporción de información original que retienen. La varianza original explicada por cada componente se calcula como la proporción de su autovalor frente a la suma de todos los autovalores:

A partir de los autovectores, se calcula la matriz de correlaciones entre los componentes principales y bandas de la imagen, lo que nos permite conocer el sentido espectral de estos componentes:

Donde r_i,j indica el coeficiente de correlación entre el componente j y la banda i; a_i,j el autovector de ese componente en la misma banda: ξ_j , el autovalor del componente j, y si la desviación típica de la banda i.

La aplicación de esta técnica sobre los valles de San Juan y Pisco, ubicado en el departamento de Ica, Perú se presenta a continuación

	Band 1	Band 2	Band 3	Band 4	Band 5	Band 7
Band 1	231.614592	164.280382	256.411602	65.114782	346.50827	283.210261
Band 2	164.280382	121.698043	190.181291	49.222812	260.856374	212.21982
Band 3	256.411602	190.181291	301.778151	63.632969	415.628234	342.109923
Band 4	65.114782	49.222812	63.632969	161.281077	129.659515	50.339129
Band 5	346.50827	260.856374	415.628234	129.659515	656.207422	507.597661
Band 7	283.210261	212.21982	342.109923	50.339129	507.597661	422.653071

Cuadro 1: Matriz de varianza-covarianza de la imagen de los  valles de San Juan y Pisco. Los números se refieren a ND, no se ha incluido la banda térmica.

	Band 1	Band 2	Band 3	Band 4	Band 5	Band 7
Band 1	1	0.9785	0.969864	0.336903	0.888812	0.905178
Band 2	0.9785	1	0.992389	0.351344	0.923079	0.935733
Band 3	0.969864	0.992389	1	0.288434	0.933986	0.957921
Band 4	0.336903	0.351344	0.288434	1	0.398559	0.192807
Band 5	0.888812	0.923079	0.933986	0.398559	1	0.963845
Band 7	0.905178	0.935733	0.957921	0.192807	0.963845	1

Cuadro 2: Matriz de correlación de la imagen  de los  valles de San Juan y Pisco  Los números se refieren a ND, no se ha incluido la banda térmica.

	Band 1	Band 2	Band 3	Band 4	Band 5	Band 7
Band 1	0.353015	0.262338	0.416165	0.110289	0.615856	0.491857
Band 2	-0.008765	-0.001255	-0.097794	0.948331	0.122144	-0.275876
Band 3	-0.612229	-0.317451	-0.381971	-0.050628	0.567013	0.233307
Band 4	-0.679572	0.273049	0.530711	0.160121	-0.310043	0.24537
Band 5	0.17683	-0.15784	-0.364852	0.238534	-0.431843	0.753203
Band 7	-0.085976	0.854946	-0.506528	-0.058349	0.041037	-0.004009

Cuadro 3: Matriz de autovalores de la imagen  de los  valles de San Juan y Pisco. Los números se refieren a ND, no se ha incluido la banda térmica.

	Band 1	Band 2	Band 3	Band 4	Band 5	Band 7
CP 1	0.949451	0.973377	0.980582	0.355468	0.984059	0.979285
CP 2	-0.007196	-0.001422	-0.070336	0.932999	0.059575	-0.167662
CP 3	-0.293735	-0.210116	-0.16055	-0.029109	0.161621	0.082863

Cuadro 4: Matriz de correlación de la imagen del valle  de los  valles de San Juan y Pisco . Los números se refieren a ND, no se ha incluido la banda térmica.

 Figura 1: Imagen  de los  valles de San Juan y Pisco  (combinación 7-4-2).

Figura 2: Componente principal 1 de la imagen  de los  valles de San Juan y Pisco .

Figura 3: Componente principal 1 de la imagen  de los  valles de San Juan y Pisco .

Figura 4: Componente principal 1 de la imagen  de los  valles de San Juan y Pisco .

De la figura 2 se aprecia que en el componente 1 (CP1)  los valores altos corresponden a las zonas sin vegetación, mientras los valores bajos corresponden a las zonas de cultivos. Del cuadro 4 y de la figura 3 se aprecia que el segundo componente muestra una importante correlación positiva con la banda 4, apenas perceptible con la banda 5 y moderadamente negativa con el resto de bandas, con lo que esta evidenciando el contraste entre el IRC  y el resto de bandas analizadas, lo que muestra una valoración del vigor vegetal de la imagen. De la figura 4 se aprecia que el tercer componente ofrece valores muy bajos para los cuerpos de agua y zonas húmedas (llanuras de inundación en la escena), por lo que se podría considerar como el componente de humedad.

Referencias

• Chuvieco Salinero, E. 2008. Teledetección Ambiental. 2 ed. Barcelona, ES, Ariel. 592 p.
• Guo, J; Mason, P. 2009. Essential Image Processing and GIS for Remote Sensing. Oxford, UK. Wiley-Blackwell.462 p.
• Schowengerdt, R. 2007. Remote Sensing-Models and Methods for Image Processing. 3 ed. California, US, Academic Press. 558 p.
• Steven M. de Jong; Freek D. Van der Meer. 2004. Remote Sensing Image Analysis. California, US, Springer. 370 p.
• Ünsalan, C.; Boyer, K. 2011. Multispectral Satellite Image Understanding. New York, US. Springer. 203 p.

Transformación IHS

Transformación IHS de Imágenes LANDSAT

IHS Transformation of LANDSAT Imagery

Por Eber Risco Sence

La transformación Intensidad, Tono, Saturación (IHS, intensity, Hue, Saturation), es una forma alternativa de representar el color como referencia no a sus componentes sino a sus propiedades.

De reciente empleo en teledetección, pero que ya ha mostrado su interés para mejorar la discriminación de algunos rasgos de marcado carácter cromático (Koutsias et al, citados por Chuvieco 2008).

El tono procede de la longitud de onda de donde se produce la máxima reflectividad del objeto: equivale al color que aprecian nuestros ojos. La saturación refiere a la pureza de dicho color, su grado de mezcla con los otros colores primarios, la intensidad puede identificarse con el brillo, en función del porcentaje de reflectividad recibido.

La transformación entre coordenadas RGV (rojo, verde, azul) e IHS puede abordarse gracias a distintos algoritmos de conversión, primero se parte de una combinación de bandas determinada, que se convertirá a las coordenadas IHS. Así se tiene los siguientes algoritmos de transformación:

Intensidad:

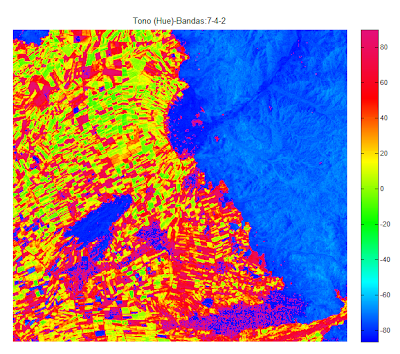

Tono:

Donde c=0, si ND_g >=ND_r ; c=π, si ND_g < ND_r

Saturación:

Referencias

1. Chuvieco Salinero, E. 2008. Teledetección Ambiental. 2 ed. Barcelona, ES, Ariel. 592 p.
2. Guo, J; Mason, P. 2009. Essential Image Processing and GIS for Remote Sensing. Oxford, UK. Wiley-Blackwell.462 p.
3. Schowengerdt, R. 2007. Remote Sensing-Models and Methods for Image Processing. 3 ed. California, US, Academic Press. 558 p.
4. Steven M. de Jong; Freek D. Van der Meer. 2004. Remote Sensing Image Analysis. California, US, Springer. 370 p.
